新疆海灣J-SAM-GST9122B手動火災報警按鈕安裝與布線
發布日期：2023-05-06 11:57:44 瀏覽量：19508海灣J-SAM-GST9122B手動火災報警按鈕安裝與布線

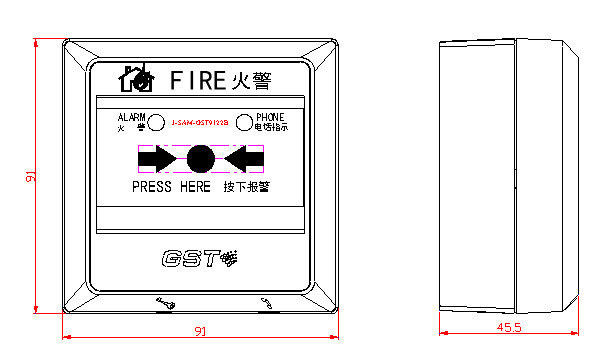

海灣J-SAM-GST9122B手動火災報警按鈕手動火災報警按鈕外形示意圖如下
海灣J-SAM-GST9122B手動火災報警按鈕的外接端子示意圖如下
海灣J-SAM-GST9122B手動火災報警按鈕接線端子說明：
Z1、Z2：無極性信號二總線接線端子。
TL1、TL2：與GST-LD-8304連接的端子。
海灣J-SAM-GST9122B手動火災報警按鈕布線要求：信號Z1、Z2采用耐火RVS雙絞線，截面積≥1.0mm2；消防電話線TL1、TL2采用耐火RVVP屏蔽線，截面積≥1.0mm2。
海灣J-SAM-GST9122B手動火災報警按鈕應用方法
作為手動火災報警按鈕使用時，將報警按鈕的Z1、Z2端子直接接入新疆火災報警控制器總線上即可。作為手動火災報警按鈕及消防電話插孔使用時，將報警按鈕的Z1、Z2端子直接接入新疆火災報警控制器總線上，同時將報警按鈕的TL1、TL2端子與GST-LD-8304消防電話模塊連接，如圖2-6所示（最末端報警按鈕的TL1、TL2接線端子接4.7kΩ終端電阻）。
